直讀光譜儀分析時對被檢測樣品有什么要求？應該如何制樣？下面創想儀器/GLMY小編給大家做下簡單的介紹。
一、為了獲得準確的分析結果，直讀光譜儀在分析物質時要求樣品：
①不能有沙眼、小孔、偏析等缺陷；
②樣品表面必須平整，可以完全蓋住激發孔隙；
③樣品表面必須清潔、不得污染，不能帶有其他物質，也不能用手摸；

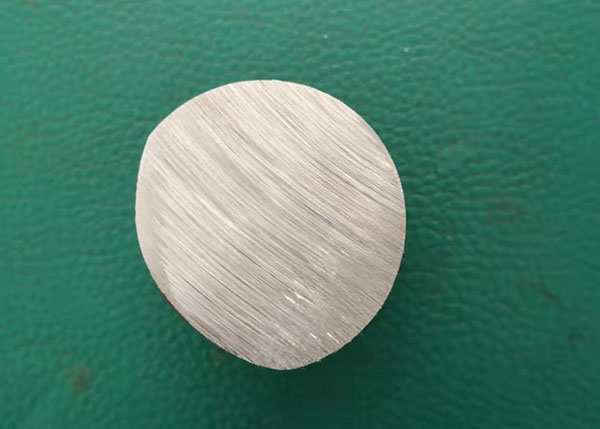

樣品磨制
一、制樣要求：
一般情況下，鋁、銅等有色金屬基體的試樣需要車或銑，鐵、鎳等黑色金屬基體的試樣可以磨制（鑄態試樣需要先切割）。要求磨制后的樣品表面平整潔凈、紋路清晰、溫度適宜。另外，不同基體的樣品盡量不要在同一砂紙制樣。其中鑄鐵必須白口化后才能分析，白口化時應注意以下幾點：
1、一般多用樣模澆鑄，樣模盡量取直徑35-40mm，厚6-8mm，這樣試樣冷卻快，白口好，待鐵水澆后30秒左右取出，開水澆再冷水冷。
2、不要澆鑄過快，避免偏析；
3、盡量選取砂模，減少縮孔和夾雜。
鑄模
三、激發部位的選擇
一般選在距離試樣中心三分之二的圓周部位。（請參閱《分析化學實驗室手冊》）如鋼鐵試樣在模具中凝固以后會形成三個晶區即精細粒區、柱狀晶區和等軸晶區。試樣zui外層是精細粒區，該區域晶粒雜亂且區域較小（一般只有兩三毫米）；試樣中心區域是等軸晶區，就晶體本身來說較適合光譜分析，但是該區域多縮孔、砂眼、夾雜等缺陷；所以距離試樣中心三分之二的圓周是zui理想的分析區域，該區域多為柱狀晶，宏觀偏析也較小，zui適合光譜分析。（關于宏觀偏析和微觀偏析還和易偏析元素含量有關。可以參閱冶金相關書籍。）
另外，鑄態試樣凝固時間越短越有利于分析，以避免偏析的出現。而且線材、棒材也能用直讀光譜儀分析，但必須使用特殊的小樣品夾具。為滿足分析結果的要求，不同的樣品需要配備不同種類的夾具。目前很多光譜儀廠家的直讀光譜儀器是可以進行小樣品的測定的。
